1. 產品概述
CFZ系列吹風裝置，是一種低噪聲節能型產品，專用于大中型變壓器的散熱器冷卻系統。它是依據中華人民共和國專業標準ZBK22002-88《變壓器冷卻風扇用三相異步電動機技術條件》、JB/T9642-1999《變壓器風扇》與企業標準Q/CED03-2000《CFZ系列吹風裝置》等標準設計制造的，具有噪聲低，性能穩定，效率高，運行可靠，壽命長等特點，尤其是CFZ4 、CFZ5系列系列新產品，不僅上述指標高，而且還具有結構輕巧美觀，高可靠性等特點，CFZ4、CFZ5系列吹風裝置是目前國內較為先進的低噪聲變壓器散熱冷卻專用吹風裝置。
吹風裝置配套風扇選用的是DBF系列低噪聲變壓器風扇，電機采用“九五”國家級科技成果推廣項目異步電動機多目標優化設計軟件系統設計的專用電機，葉輪采用低噪聲葉型，有鉚接葉輪，動葉可調壓鑄鋁葉輪和翼形一體葉輪，采用了多項防護和低噪聲專利技術，采用進口低噪聲軸承，防護分級IP55，適用于戶外使用。
該系列產品規格品種齊全，覆蓋φ350～φ1200風扇直徑，流量3100m3/h～18500 m3/h，全壓30Pa～230Pa，噪聲50dB（A）～75 dB（A）各種規格產品，廣泛適用于變壓器散熱器、冷卻器的配套使用。
BFK系列變壓器風扇是我公司根據用戶的需求開發設計的系列變壓器風扇。該系列變壓器風扇電機采用低噪聲電機；導風筒采用網筐式結構，從而使該系列產品具有重量輕、噪聲低的特點。
2. 型號說明
2.1 型號含義
3. 環境條件
3.1 周圍空氣溫度：-40℃～75℃。
3.2 空氣相對濕度：最濕*平均最大相對濕度為95%，同時該*平均最低溫度為25℃。
3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。
3.4 太陽輻射最大強度：0.98Kw/m2。
3.5 最大降雨強度：50mm/10min.
3.6 砂塵、冰、雪、霜、露：有。
3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。
3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。
4. 產品型號與技術參數(見附表一)
5. 安裝 使用 維護說明
5.1外形及安裝尺寸（見附表二與附圖）
5.2 安裝
5.2.1 安裝前外觀檢查：緊固件是否松動，葉片是否變形，撥動是否旋轉順暢，檢查出線端標志字母U、V、W相序與電源相序是否對應。若發現異常應進行校正處理。
5.2.2 用500V兆歐表檢測定子繞組對機殼熱態絕緣電阻，其電阻值不低于1MΩ。因絕緣受潮引起電阻低，應進行干燥處理。
5.2.3 按規定電源對電機進行空轉運行試驗（不裝葉輪）應起動靈活，運行平穩輕快、聲音和諧，當三相電源平衡時，電動機的三相空載電流中，任何一相與三相平均值的偏差應不大于三相平均值的10%。
5.2.4 整機接通電源試運行，檢查旋轉方向及運行情況，試驗正常后，即可投入運行。
5.3 維護
5.3.1該產品適用于三相交流電源，在銘牌規定的額定電壓、頻率下（指電源符合GB755-87標準規定時）風扇應能正常運行。
5.3.2 初次投入運行的變壓器風扇，一周內應加強巡視檢查，發現異?，F(xiàn)象，如劇烈振動、聲音異常、電流過大、軸承過熱等應及時停機檢查，待排除故障后方可投入運行。
5.3.3 停機時間較長，需要重新投入運行時，應確保氣流通道和風筒內無異物，然后撥動葉輪進行檢查，待供電線路等一切正常后即可投入運行。
5.3.4 停放時間較長或電機受潮嚴重，絕緣電阻偏低時，應干燥處理后，方可投入運行。
5.3.5 拆機檢修時，應首先清理潤滑脂等殘留物，連同軸承均應徹底清洗干凈，檢查各部位。發現故障應及時處理（參考常見故障及處理方法表）。若繞組重繞后，應進行耐電壓試驗，新繞組應能承受交流電壓2000V，時間為1min的耐電壓試驗而不發生擊穿。對出廠產品，用戶要求重復耐電壓試驗時，試驗電壓應為1600V，時間為1min。如無故障則重新組裝，并要加注新潤滑脂。
5.3.6 定期補充潤滑脂：全密封軸承在5年內可不必更換潤滑脂，非全密封軸承注油前應將油杯清理干凈；該產品采用的是鋰基潤滑脂，不得隨意更換其它潤滑脂；用油槍向油杯中注入潤滑油，添加量約為軸承空間的2/3左右，正常使用時2～3年加入一次即可。
常見故障及處理方法
|
序號
|
故障現象
|
可能產生原因
|
處理方法
|
|
1
|
溫度過高
|
1進氣通路堵塞或風筒內有異物造成超負荷過大；
2葉輪嚴重變形或損壞；
3電源電壓或頻率過低與規定不符；
4單相運行；
5定轉子與其他轉動件相摩擦。
|
1排除異物使進氣暢通；
2更換葉輪；
3更換符合用戶電壓與頻率等級的電機；
4排除熔斷器和電機繞組故障；
5 重新調整安裝。
|
|
2
|
電流過大
|
1軸承嚴重磨損；
2電機繞組單相運行；
3葉輪與風筒卡死；
4電壓或頻率不符。
|
1更換軸承；
2排除電路或繞組斷路故障；
3調整葉輪與風筒間隙；
4檢查電壓或頻率是否與電機相符。
|
|
3
|
噪聲振動大
|
1葉輪嚴重?fù)p壞；
2底腳松動。
|
1更換葉輪；
2緊固松動部位。
|
|
4
|
絕緣電阻低
|
1存放進水，長期儲存受潮。
|
1使用前進行干燥處理。
|
6. 運輸 儲存
6.1 在搬運過程中，要注意輕拿輕放，按照包裝箱的標志搬運和放置，切勿倒置。
6.2 在運輸過程中應避免沖擊性劇烈振動，以防止破損。
6.3 儲存地點保持通風、干燥、清潔，無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。
6.4 若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。
7. 訂貨說明
7.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。
7.2訂購配件時請說明整機型號與配件名稱及規格。
7.3本說明書技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。
7.4如有特殊要求，經雙方協議后，可供應特殊規格型號產品。
附表一：CFZ系列吹風裝置產品型號與技術參數
|
序號No.
|
型 號
TYPE
|
葉輪直徑
mm
|
電壓
v
|
頻率
Hz
|
轉速
r/min
|
風量
m3/h
|
全壓
Pa
|
電流
A
|
功率
kW
|
噪聲
dB(A)
|
重量
kg
|
備注
Remark
|
|
01
|
CFZ-3.5H2
|
350
|
380
|
50
|
3000
|
1800
|
400
|
1.78
|
0.50
|
26
|
||
|
02
|
CFZ-5Q4
|
500
|
380
|
50
|
1500
|
5600
|
144
|
1.10
|
0.37
|
70
|
30
|
|
|
03
|
CFZ-5H4
|
500
|
380
|
50
|
1500
|
5600
|
144
|
1.10
|
0.37
|
70
|
30
|
|
|
04
|
CFZ-5Q6
|
500
|
380
|
50
|
1000
|
6500
|
120
|
1.33
|
0.37
|
64
|
32
|
|
|
05
|
CFZ-5Q6
|
500
|
380
|
50
|
1000
|
6500
|
140
|
1.33
|
0.37
|
67
|
32
|
|
|
06
|
CFZ-5Q8
|
500
|
380
|
50
|
750
|
6240
|
100
|
1.06
|
0.25
|
58
|
32
|
|
|
07
|
CFZ-5Q10
|
500
|
380
|
50
|
600
|
5000
|
50
|
1.60
|
0.25
|
58
|
32
|
|
|
08
|
CFZ-5Q12
|
500
|
380
|
50
|
500
|
3365
|
50
|
1.36
|
0.10
|
45
|
32
|
|
|
09
|
CFZ-6.3Q6
|
630
|
380
|
50
|
1000
|
7500
|
176
|
2.00
|
0.75
|
72
|
76
|
|
|
10
|
CFZ-6.3Q8
|
630
|
380
|
50
|
750
|
7800
|
118
|
2.40
|
0.75
|
65
|
70
|
|
|
11
|
CFZ-6.3H8
|
630
|
380
|
50
|
750
|
7800
|
118
|
2.40
|
0.75
|
65
|
70
|
|
|
12
|
CFZ-6.3Q10
|
630
|
380
|
50
|
600
|
8000
|
65
|
2.10
|
0.55
|
58
|
70
|
|
|
13
|
CFZ-7Q6
|
700
|
380
|
50
|
1000
|
13500
|
98
|
2.30
|
0.75
|
79
|
56
|
|
|
14
|
CFZ-7Q8
|
700
|
380
|
50
|
750
|
13500
|
85/95
|
1.76
|
0.55
|
65
|
56
|
|
|
15
|
CFZ-7Q10
|
700
|
380
|
50
|
600
|
9000
|
45
|
2.10
|
0.55
|
60
|
56
|
|
|
16
|
CFZ-8Q6
|
800
|
380
|
50
|
1000
|
16000
|
216
|
3.80
|
1.50
|
75
|
98
|
|
|
17
|
CFZ-8H6
|
800
|
380
|
50
|
1000
|
16000
|
216
|
3.80
|
1.50
|
75
|
98
|
|
|
18
|
CFZ-8Q8
|
800
|
380
|
50
|
750
|
13500
|
95
|
2.40
|
0.75
|
67
|
80
|
|
|
19
|
CFZ-8H8
|
800
|
380
|
50
|
750
|
13500
|
95
|
2.40
|
0.75
|
67
|
80
|
|
|
20
|
CFZ-8Q10
|
800
|
380
|
50
|
600
|
12300
|
60
|
2.10
|
0.55
|
60
|
80
|
|
|
21
|
CFZ-9Q6
|
900
|
380
|
50
|
1000
|
16000
|
216
|
4.00
|
1.50
|
75
|
76
|
|
|
22
|
CFZ-9Q8
|
900
|
380
|
50
|
750
|
16000
|
150
|
3.60
|
1.10
|
68
|
76
|
|
|
23
|
CFZ-9Q10
|
900
|
380
|
50
|
600
|
13000
|
85
|
2.10
|
0.55
|
65
|
76
|
|
|
24
|
CFZ5-6Q8
|
600
|
380
|
50
|
750
|
7800
|
118
|
1.76
|
0.55
|
64
|
50
|
|
|
25
|
CFZ4-7Q12
|
700
|
380
|
50
|
500
|
11000
|
90/70
|
2.10
|
0.55
|
58
|
55
|
|
|
26
|
CFZ4-7Q12
|
700
|
380
|
50
|
500
|
11500
|
65
|
2.10
|
0.55
|
58
|
55
|
|
|
CFZ-7Q12
|
700
|
380
|
50
|
500
|
11000
|
60
|
2.10
|
0.55
|
58
|
55
|
||
|
27
|
CFZ4-8Q12
|
800
|
380
|
50
|
500
|
11000
|
50
|
2.10
|
0.55
|
60
|
60
|
|
|
28
|
CFZ4-9Q6
|
900
|
380
|
50
|
1000
|
17000
|
210
|
4.00
|
1.50
|
75
|
76
|
GEA
|
|
29
|
CFZ-9Q8
|
900
|
380
|
50
|
750
|
16000
|
150
|
3.60
|
1.10
|
68
|
52
|
|
|
30
|
CFZ4-9Q8
|
900
|
380
|
50
|
750
|
16000
|
150
|
3.60
|
1.10
|
68
|
60
|
|
|
31
|
CFZ-9Q10
|
900
|
380
|
50
|
600
|
16000
|
130
|
3.50
|
1.10
|
65
|
保定
|
|
|
32
|
CFZ4-9Q10
|
900
|
380
|
50
|
600
|
12400
|
89
|
2.10
|
0.55
|
65
|
76
|
GEA
|
|
33
|
CFZ4-9Q12
|
900
|
380
|
50
|
500
|
13500
|
65
|
2.10
|
0.55
|
61
|
60
|
|
|
CFZ4-9Q12
|
900
|
380
|
50
|
500
|
18500
|
60/65
|
2.10
|
0.55
|
63
|
60
|
||
|
CFZ4-9Q12
|
900
|
380
|
50
|
500
|
16000
|
75
|
2.10
|
0.55
|
63
|
60
|
||
|
34
|
CFZ4-12Q24
|
1200
|
380
|
50
|
250
|
13320
|
67
|
2.70
|
0.25
|
50
|
130
|
|
|
35
|
BFK-5Q6
|
500
|
380
|
50
|
1000
|
6500
|
120
|
1.33
|
0.37
|
64
|
||
|
36
|
CFZ5-5Q6
|
500
|
380
|
50
|
1000
|
6500
|
120
|
1.33
|
0.37
|
64
|
18
|
|
|
37
|
CFZ5-5Q8
|
500
|
380
|
50
|
750
|
6240
|
100
|
1.06
|
0.25
|
58
|
18
|
|
|
38
|
CFZ5-5Q10
|
500
|
380
|
50
|
600
|
4100
|
30
|
1.41
|
0.18
|
50
|
18
|
|
|
39
|
CFZ5-5Q10
|
500
|
380
|
50
|
600
|
5000
|
50
|
1.41
|
0.18
|
55
|
18
|
|
|
40
|
CFZ4-6.5Q8
|
650
|
460
|
60
|
900
|
8000
|
--
|
0.5
|
0.125
|
65
|
60
|
|
|
41
|
CFZ5-7Q8
|
700
|
380
|
50
|
750
|
13500
|
85
|
1.76
|
0.55
|
65
|
||
|
42
|
CFZ5-7Q10
|
700
|
380
|
50
|
600
|
9000
|
45
|
2.10
|
0.55
|
60
|
||
|
43
|
CFZ5-8Q6
|
800
|
380
|
50
|
1000
|
16000
|
216
|
3.80
|
1.50
|
74
|
||
|
44
|
CFZ5-8Q8
|
800
|
380
|
50
|
750
|
14000
|
144
|
2.40
|
0.75
|
66
|
||
|
45
|
CFZ5-8Q10
|
800
|
380
|
50
|
600
|
12300
|
60
|
2.10
|
0.55
|
60
|
||
|
46
|
CFZ5-9Q6
|
900
|
380
|
50
|
1000
|
16000
|
216
|
4.00
|
1.50
|
74
|
||
|
47
|
CFZ5-9Q8
|
900
|
380
|
50
|
750
|
16000
|
150
|
3.60
|
1.10
|
68
|
||
|
48
|
CFZ5-9Q10
|
900
|
380
|
50
|
600
|
13000
|
120
|
2.53
|
0.75
|
64
|
||
|
CFZ5-9Q10
|
900
|
380
|
50
|
600
|
16000
|
100
|
2.53
|
0.75
|
62
|
|||
|
CFZ5-9Q10
|
900
|
380
|
50
|
600
|
14760
|
120
|
2.53
|
0.75
|
64
|
|
序號
|
型 號
|
D
|
D1
|
D2
|
D3
|
K
|
L1
|
L
|
H
|
備 注
|
|
01
|
CFZ-3.5H2
|
φ350
|
φ360
|
φ400
|
φ425
|
8-φ12
|
280
|
335
|
140
|
圖6
|
|
序號
|
型 號
|
D
|
D1
|
D2
|
D3
|
K
|
L1
|
L
|
備 注
|
|
02
|
CFZ-5Q4
|
φ500
|
φ514
|
φ565
|
φ600
|
4-φ14.5
|
370
|
370
|
圖1
|
|
03
|
CFZ-5H4
|
φ500
|
φ514
|
φ565
|
φ600
|
4-φ14.5
|
370
|
370
|
圖1
|
|
04
|
CFZ-5Q6
|
φ500
|
φ514
|
φ565
|
φ600
|
4-φ14.5
|
400
|
400
|
圖1
|
|
05
|
CFZ-5Q6
|
φ500
|
φ514
|
φ565
|
φ600
|
4-φ14.5
|
400
|
400
|
圖1
|
|
06
|
CFZ-5Q8
|
φ500
|
φ514
|
φ565
|
φ600
|
4-φ14.5
|
350
|
390
|
圖1
|
|
CFZ-5Q8
|
φ500
|
φ514
|
φ550
|
φ584
|
4-φ14.5
|
350
|
390
|
圖1
|
|
|
07
|
CFZ-5Q10
|
φ500
|
φ514
|
φ550
|
φ584
|
4-φ14.5
|
380
|
450
|
圖1
|
|
08
|
CFZ-5Q12
|
φ500
|
φ514
|
φ550
|
φ584
|
4-φ14.5
|
310
|
365
|
圖1
|
|
09
|
CFZ-6.3Q6
|
φ630
|
φ647
|
φ710
|
φ750
|
3-φ14.5
|
330
|
510
|
圖1
|
|
10
|
CFZ-6.3Q8
|
φ630
|
φ647
|
φ710
|
φ750
|
3-φ14.5
|
330
|
510
|
圖1
|
|
11
|
CFZ-6.3H8
|
φ630
|
φ647
|
φ710
|
φ750
|
3-φ14.5
|
330
|
510
|
圖1
|
|
12
|
CFZ-6.3Q10
|
φ630
|
φ647
|
φ710
|
φ750
|
3-φ14.5
|
330
|
510
|
圖1
|
|
13
|
CFZ-7Q6
|
φ700
|
φ717
|
φ750
|
φ770
|
4-φ14.5
|
330
|
550
|
圖1
|
|
14
|
CFZ-7Q8
|
φ700
|
φ717
|
φ750
|
φ770
|
4-φ14.5
|
330
|
550
|
圖1
|
|
15
|
CFZ-7Q10
|
φ700
|
φ717
|
φ750
|
φ770
|
4-φ14.5
|
330
|
550
|
圖1
|
|
16
|
CFZ-8Q6
|
φ800
|
φ819
|
φ880
|
φ920
|
4-φ19
|
360
|
515
|
圖1
|
|
17
|
CFZ-8H6
|
φ800
|
φ819
|
φ880
|
φ920
|
4-φ19
|
360
|
515
|
圖1
|
|
18
|
CFZ-8Q8
|
φ800
|
φ819
|
φ880
|
φ920
|
4-φ19
|
360
|
515
|
圖1
|
|
19
|
CFZ-8H8
|
φ800
|
φ819
|
φ880
|
φ920
|
4-φ19
|
360
|
515
|
圖1
|
|
20
|
CFZ-8Q10
|
φ800
|
φ819
|
φ880
|
φ920
|
4-φ19
|
360
|
515
|
圖1
|
|
21
|
CFZ-9Q6
|
φ900
|
φ919
|
φ955
|
φ975
|
4-φ14.5
|
360
|
515
|
圖1
|
|
22
|
CFZ-9Q8
|
φ900
|
φ919
|
－
|
φ975
|
8-φ14.5
|
360
|
515
|
圖1
|
|
CFZ-9Q8
|
φ900
|
φ919
|
φ980
|
φ1040
|
8-φ14.5
|
360
|
515
|

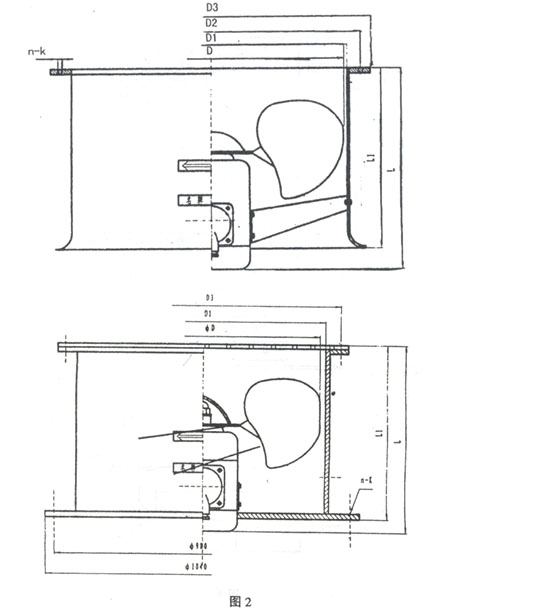

圖2
|
|
|
23
|
CFZ-9Q10
|
φ900
|
φ900
|
φ955
|
φ975
|
4-φ14.5
|
360
|
515
|
圖1（前網）
|
|
24
|
CFZ5-6Q8
|
φ600
|
φ610
|
φ644
|
φ692
|
8-φ10.5
|
470
|
510
|
圖1
|
|
序號
|
型號
|
D
|
D1
|
D2
|
P
|
N
|
n-k
|
L1
|
L
|
備 注
|
|
25
|
CFZ4-7Q12
|
φ700
|
φ870
|
φ826
|
700
|
438
|
6-φ15
|
316
|
388
|

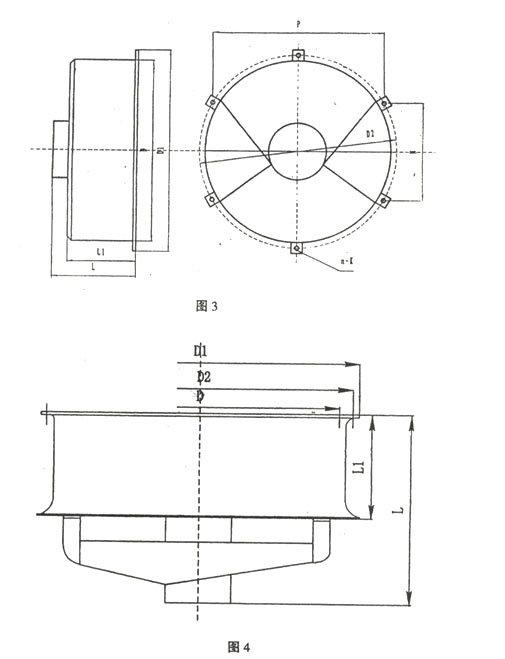

圖3外支護
|
|
26
|
CFZ4-7Q12
|
φ700
|
φ870
|
φ826
|
624
|
500
|
4-φ15
|
316
|
388
|
圖3外支護
|
|
CFZ-7Q12
|
φ700
|
φ870
|
φ826
|
633
|
531
|
4-φ15
|
316
|
388
|
圖3外支護
|
|
|
27
|
CFZ4-8Q12
|
φ800
|
φ930
|
φ840
|
714
|
540
|
6-φ15
|
307
|
530
|
圖3外支護
|
|
28
|
CFZ4-9Q6
|
φ900
|
φ1000
|
φ959
|
-
|
-
|
16-φ15
|
400
|
510
|
圖3內支護
|
|
29
|
CFZ-9Q8
|
φ900
|
φ1025
|
φ1000
|
810
|
585
|
4-φ15
|
302
|
450
|
圖3外支護保變
|
|
30
|
CFZ4-9Q8
|
φ900
|
φ1000
|
φ959
|
－
|
－
|
16-φ15
|
400
|
450
|
圖3內支護
|
|
φ900
|
φ1025
|
φ1000
|
800
|
600
|
6-φ15
|
302
|
388
|
圖3外支護貴變
|
||
|
31
|
CFZ-9Q10
|
φ900
|
φ1060
|
φ999
|
810
|
585
|
4-φ14.5
|
510
|
550
|
圖3（保定）
|
|
32
|
CFZ4-9Q10
|
φ900
|
φ1000
|
φ959
|
-
|
-
|
16-φ15
|
400
|
510
|
圖3內支護GEA
|
|
33
|
CFZ4-9Q12
|
φ900
|
φ1025
|
φ1000
|
800
|
600
|
6 -φ15
|
302
|
388
|
圖3外支護
|
|
CFZ4-9Q12B
|
φ900
|
φ1000
|
φ959
|
－
|
－
|
16-φ15
|
400
|
415
|
圖3內支護
|
|
|
CFZ4-9Q12C
|
φ900
|
φ1025
|
φ1000
|
810
|
585
|
4-φ15
|
302
|
388
|
圖3前后網
|
|
|
34
|
CFZ4-12Q24
|
φ1230
|
φ1340
|
φ1290
|
1006
|
806
|
4-φ19
|
333
|
378
|
圖3外支護
|
|
35
|
BFK-5Q6
|
φ500
|
φ622
|
φ594
|
420
|
420
|
4-φ13
|
230
|
330
|
圖5
|
|
36
|
CFZ5-5Q6
|
φ500
|
φ600
|
φ565
|
-
|
-
|
4-φ14.5
|
195
|
380
|
圖4
|
|
37
|
CFZ5-5Q8
|
φ500
|
φ600
|
φ565
|
-
|
-
|
4-φ14.5
|
195
|
380
|
圖4
|
|
38
|
CFZ5-5Q10
|
φ500
|
φ600
|
φ565
|
-
|
-
|
4-φ14.5
|
195
|
380
|
圖4
|
|
39
|
CFZ5-5Q10
|
φ500
|
φ600
|
φ565
|
-
|
-
|
4-φ14.5
|
195
|
380
|
圖4
|
|
40
|
CFZ4-6.5Q8
|
φ650
|
φ716
|
φ690
|
-
|
-
|
4-φ14.5
|
180
|
350
|
圖4
|
|
序號
|
型 號
|
D
|
D1
|
D2
|
P
|
N
|
n-k
|
L1
|
L
|
備 注
|
|
41
|
CFZ5-7Q8
|
φ770
|
φ780
|
φ750
|
-
|
-
|
4-φ15
|
330
|
550
|
圖7
|
|
42
|
CFZ5-7Q10
|
φ770
|
φ780
|
φ750
|
-
|
-
|
4-φ15
|
330
|
550
|
圖7
|
|
43
|
CFZ5-8Q6
|
φ800
|
φ920
|
φ880
|
-
|
-
|
4-φ15
|
345
|
580
|
圖7
|
|
44
|
CFZ5-8Q8
|
φ800
|
φ920
|
φ880
|
-
|
-
|
4-φ15
|
345
|
580
|
圖7
|
|
45
|
CFZ5-8Q10
|
φ800
|
φ920
|
φ880
|
-
|
-
|
4-φ15
|
345
|
580
|
圖7
|
|
46
|
CFZ5-9Q6
|
φ900
|
φ1000
|
φ959
|
-
|
-
|
16-φ15
|
365
|
600
|
圖7
|
|
47
|
CFZ5-9Q8
|
φ900
|
φ1000
|
φ959
|
-
|
-
|
16-φ15
|
365
|
600
|
圖7
|
|
48
|
CFZ5-9Q10
|
φ900
|
φ1000
|
φ959
|
-
|
-
|
16-φ15
|
365
|
600
|
圖7
|
2 型號中B型、C型其技術參數與相應型號相同，僅安裝孔及尺寸有變化，訂貨時請注明。
CFZ5系列新型低噪聲變壓器風扇的結構特點與技術指標簡介
CFZ5系列變壓器風扇是我工廠最新開發完成的新一代變壓器風扇產品，具有噪聲低、結構輕巧美觀、產品技術含量和可靠性高等特點。由于該系列新產品開發規格品種齊全，覆蓋φ400~φ1000風扇直徑，流量范圍從3100m3/h~26000 m3/h；全壓：30Pa~230 Pa；噪聲：50dB（A）~75dB（A）各種規格。因此，適用于變壓器散熱器、冷卻器的廣泛配套選擇。
1． 結構特點
廣泛采用國內最新研制的新材料、新技術、新工藝。采用全新結構的高強度鋁合金壓鑄與型材拉伸電動機殼體和無縫鋼管殼體，重量下降40％；拉伸成型的機座斷面散熱面積比原系列提高34％；熱傳導效率提高一倍，結構機械強度提高，聲阻尼效果良好，能有效抑制電磁場徑向力波傳導電磁噪音。CFZ5系列無論從外觀上還是從性能指標、結構特點上都達到了一個新的技術水平。
2． 氣動性能
CFZ5系列的葉輪全部采用鋁合金壓鑄和高強度耐幅照、耐低溫脆裂、耐高溫老化的增強型PES材料，葉片氣動性能全部采用計算機輔助設計，葉片部分采用LS和Gottingen翼形。確保全系列空氣動力性能普遍提高，全壓效率平均提高2％~10％。
3． 電氣性能
⑴采用"九五"國家科技成果重點推廣項目--異步電動機多目標設計軟件系統進行電磁設計。采用B級以上的絕緣材料，耐電壓強度≥2500V/min，耐匝間沖擊電壓可達7000V/0.5μs。η、cosφ力能指標提高，節能效果顯著。
?、茖Ｓ秒妱?dòng)機具備各型風扇氣動力在各種氣候環境工況下相適應的運行特性。啟動力矩、最大轉矩、最小轉矩滿足變壓器風扇的特殊運行要求。
⑶采用新型鋁型材電機座,散熱面積和熱導率提高,電動機溫升一般控制在45K以下。確保電動機經濟使用壽命十年以上。
4． 防護性能
CFZ5系列全部采用IP55防護分級設計。經砂塵、淋雨及濕熱、鹽霧、霉菌三防試驗考核，其材料、結構、涂飾防護水平可以達到IEC和GB標準的要求。對于TH型濕熱帶產品，風筒、支護、防護網采用整體熱浸鍍鋅，所有標準件、緊固件及電動機軸采用不銹鋼材料。防護網符合IEC529.1976或BS5490.1977設計。
5．噪聲水平
CFZ5系列變壓器風扇是以低噪聲、高可靠性、高防護分級作為設計的基本指導思想，以低噪聲作為最終設計目標值。降低噪聲方面采取了如下一些具體措施。
?、湃坎捎靡硇腿~片設計。以求盡量減少氣流沖擊和附面層分離現象，避免或減少?zèng)_擊噪聲和渦流噪聲的發生。
?、艭AD電機多目標電磁設計軟件,在設計上抑制電磁徑向力波幅值,提高其階數,使其遠離定子的固有頻率,取得了顯著的效果。
⑶采用結構剛度、材料聲學特性以及機械阻抗優良的鋁合金型材或無縫鋼管機座斷面設計，使電磁鐵傳遞給電機殼的振動削弱到最小限度。
?、炔捎萌毡綨SK或瑞典SKF推薦的軸承及軸承裝配工藝和配合精度要求與本廠多年積累的低噪聲機械加工配合精度工藝方案相結合。
以上是CFZ5系列變壓器風扇所采取的提高產品可靠性技術水平、降噪、提高防護性能方面所取得的初步成效。
CFZ-6.3Q10,CFZ-7Q6,CFZ-7Q8,CFZ-7Q10,CFZ-8Q6,CFZ-8H6,CFZ-8Q8,CFZ-8H8,CFZ-8Q10,
CFZ-9Q6,CFZ-9Q8,CFZ-9Q10,CFZ5-6Q8,CFZ4-7Q12,CFZ4-7Q12,CFZ-7Q12,CFZ4-9Q6,CFZ-9Q8,
CFZ-9Q10,CFZ4-9Q10,CFZ4-9Q12,CFZ4-9Q12,CFZ4-9Q12,CFZ4-12Q24,BFK-5Q6,CFZ5-5Q6,
CFZ5-5Q10,CFZ4-6.5Q8,CFZ5-7Q8,CFZ5-8Q8,CFZ5-8Q10,CFZ5-9Q6,CFZ5-9Q8,CFZ5-9Q10,
|
|
|
|
|
|
|
|
